Дуплексер S/X-диапазона: как обработка корпуса определяет развязку и потери

Дуплексер — узел, который позволяет приёмному и передающему тракту работать на одну антенну, не «подслушивая» и не глуша друг друга. В СВЧ-системах S/X-диапазона он выполняется как объёмная резонаторная конструкция, и его корпус — это не упаковка, а часть электрической схемы. ООО «Сычуань Хэсиньтяньхан Электронные Технологии» изготавливает дуплексеры на станках с ЧПУ по чертежам и техническим требованиям заказчика; карточки изделий открыты: дуплексер C-1 и дуплексер C-2. Ниже — практический разбор для закупщиков и инженеров: какие параметры дуплексера закладываются на этапе механической обработки, что проверять до отгрузки и как формулировать заказ, чтобы партия не ушла в переделку.

Содержание

1. Что такое дуплексер и почему его корпус — часть схемы
2. Три параметра, которые определяют качество: развязка, потери, полоса
3. Геометрия полостей: допуск 0,03 мм не для красоты
4. Серебрение: зачем оно нужно дуплексеру
5. Разъёмы SMA и N: что выбрать под задачу
6. Контроль партии: идентичность каждого экземпляра
7. Пять типичных ошибок при заказе
8. Четыре шага при закупке
9. Частые вопросы
10. Контакты

Что такое дуплексер и почему его корпус — часть схемы

Дуплексер подключает передатчик и приёмник к общей антенне и разносит их сигналы по отдельным каналам: передающий тракт не «заливает» чувствительный приёмник, а приёмник не нагружает выход передатчика. В объёмном исполнении каждый канал — это набор резонаторных полостей в металлическом корпусе, а разделение сигналов происходит за счёт точной геометрии этих полостей и элементов связи между ними.

Отсюда простое, но принципиальное следствие: электрические параметры дуплексера закладываются фрезеровкой. Смещение стенки полости, неточный паз под элемент связи или шершавая поверхность — и устройство ведёт себя не так, как в расчёте, хотя «размеры в допуске». Поэтому производство дуплексеров начинается не с acquisitions комплектующих, а с проектирования технологии обработки корпуса — тем более по чертежам и техническим требованиям заказчика, как это устроено у нас.

Три параметра, которые определяют качество: развязка, потери, полоса

Развязка между приёмным и передающим каналами. Показатель того, насколько хорошо каналы изолированы друг от друга. Зависит от геометрии обоих трактов и элементов связи; требуемое значение задаётся в технических требованиях заказчика и проверяется на готовом изделии.

Вносимые потери. Сколько сигнала «съедает» тракт. Для объёмных конструкций потери напрямую связаны с добротностью резонаторов, а добротность — с чистотой поверхности полостей и качеством проводящего покрытия.

Полоса и частоты настройки. Дуплексеры S/X-диапазона, которые мы изготавливаем, настраиваются под частотный план заказчика: частоты среза приёмного и передающего каналов задаются размерами полостей. Чем выше частота, тем жёстче требование к допуску — та же микронная погрешность на более высокой частоте даёт больший сдвиг настройки.

Геометрия полостей: допуск 0,03 мм не для красоты

В карточках наших дуплексеров заявлен допуск на внутренние полости 0,03 мм и на внешние габариты 0,10 мм. Цифра 0,03 — это не маркетинг, а условие сходимости: на частотах S/X-диапазона именно внутренняя геометрия определяет резонансные частоты каналов, и её удерживают в первую очередь. Ключевые меры, которые это обеспечивают:

• обработка полостей за один установ на пятиосевых станках с ЧПУ — без переустановок, накапливающих погрешность (линия 5-осевой обработки);
• термостабилизация заготовки и инструмента — алюминиевый сплав 6061-T651 «плывёт» при перегреве зоны резания;
• геометрический контроль координатно-измерительной машиной до нанесения покрытия.

Сводные характеристики по карточкам изделий приведены ниже; актуальные значения всегда уточняйте на странице товара.

Серебрение: зачем оно нужно дуплексеру

На высоких частотах ток течёт в тонком приповерхностном слое стенок полости. Если этот слой — не серебро, а оксидированный алюминий, сопротивление поверхности выше, добротность резонаторов ниже, вносимые потери больше. Поэтому в обеих наших карточках дуплексеров указано серебрение: оно выравнивает проводимость стенок и удерживает потери на уровне расчёта.

Практические следствия для заказчика две. Первая: серебрение наносится после чистовой обработки полостей, и контроль геометрии выполняется до покрытия — покрытие не «ремонтирует» неточные полости. Вторая: серебряный слой чувствителен к потускнению при длительном хранении во влажной атмосфере; условия хранения и консервации согласовываются при заказе.

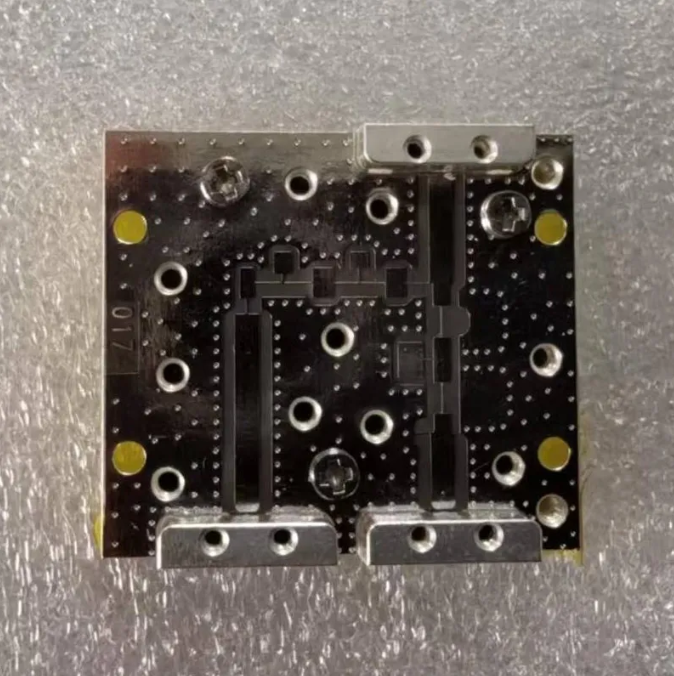

Разъёмы SMA и N: что выбрать под задачу

Вход и выход наших дуплексеров оснащаются разъёмами типа SMA или N — выбор делается по техническому требованию заказчика. Коротко о логике выбора:

• SMA — компактный разъём с резьбовым соединением, стандарт для модульных сборок и плат в составе аппаратуры; удобен там, где важны габариты и плотность монтажа.
• N — крупнее и жёстче, надёжнее в полевых условиях и при больших мощностях; чаще встречается на антенно-фидерных трактах и стационарном оборудовании.

Тип разъёма влияет на конструкцию портов корпуса (посадочные размеры, резьба, уплотнение), поэтому его фиксируют в чертеже до запуска в производство. Смена типа разъёма после фрезеровки означает переделку корпуса — это самое дорогой способ «поменять мнение».

Контроль партии: идентичность каждого экземпляра

Для дуплексеров важна не только точность одного изделия, но и однородность партии: приёмник и передатчик в составе одной системы работают в паре с конкретным дуплексером, и «разброс» параметров между экземплярами усложняет настройку системы. Поэтому в производственный цикл включены: контроль геометрии полостей на КИМ до покрытия, контроль параметров покрытия, электрические измерения готовых изделий по согласованной методике и протоколирование результатов. Перечень контролируемых параметров и объём выборки фиксируются в заказе — до отгрузки вы знаете, что именно и по каким критериям проверено.

Пять типичных ошибок при заказе

1. Частотный план не зафиксирован в чертеже. «Настройте под S/X» — не техническое требование. Нужны конкретные частоты каналов, полосы и целевые значения развязки и потерь: без них изготовить и принять изделие невозможно.

2. Тип разъёмов указан после запуска в работу. SMA и N требуют разной механики портов; смена типа — переделка корпуса.

3. Требование к покрытию не согласовано. Если в чертеже нет указания на серебрение, изделие изготавливается без него — и параметры будут другими. Покрытие задаётся документом, а не «по умолчанию».

4. Методика приёмки не определена. Без согласованной методики измерений «качество» превращается в предмет спора. Методику и критерии годности фиксируют до производства.

5. Условия хранения не оговорены. Серебро требует правильной консервации; если изделия будут храниться на складе заказчика месяцами, условия упаковки согласовываются заранее.

Четыре шага при закупке

Шаг 1. Пришлите чертёж или технические требования. Мы работаем по документации заказчика: частоты, полосы, развязка, потери, типы разъёмов, покрытие.

Шаг 2. Зафиксируйте критерии приёмки. Согласуем перечень контролируемых параметров, методику измерений и объём выборки — до запуска в производство.

Шаг 3. Подтвердите конфигурацию. Материал 6061-T651, серебрение, разъёмы SMA/N, допуски 0,03/0,10 мм — базовая конфигурация наших дуплексеров; отклонения согласуются отдельно. Сопутствующие СВЧ-изделия — например, СВЧ-фильтры — можно включить в один инвойс.

Шаг 4. Согласуйте график и отгрузку. Сроки и условия поставки определяются под объём вашей закупки — свяжитесь с отделом продаж, мы подготовим предложение под ваш рынок.

Частые вопросы

Чем дуплексер отличается от диплексера? Дуплексер разделяет приём и передачу на одной антенне в смежных полосах одного диапазона; диплексер объединяет/разделяет сигналы разных диапазонов. При заказе уточняйте именно задачу: от неё зависит схема полостей.

Можно ли изготовить дуплексер по нашему чертежу с допуском 0,03 мм? Да, работа по чертежам и техническим требованиям заказчика — базовый формат: материал 6061-T651, фрезеровка на ЧПУ, серебрение, контроль геометрии на КИМ.

Какие разъёмы можно установить? SMA или N — по техническому требованию; тип фиксируется в чертеже до запуска в производство.

Обеспечиваете ли идентичность параметров в партии? Да, партия проходит контроль по согласованной методике с протоколированием; перечень параметров и объём выборки фиксируются в заказе.

Какие условия по объёму и срокам? Условия минимального заказа, цены и сроки определяются под объём вашей закупки — свяжитесь с нами, подготовим предложение под ваш рынок.

Контакты

ООО «Сычуань Хэсиньтяньхан Электронные Технологии» (Chengdu, Китай) специализируется на прецизионной обработке корпусов СВЧ-изделий: дуплексеров, фильтров, модульных корпусов — с допуском до 0,03 мм и полным циклом контроля. Чтобы получить предложение на дуплексеры по вашему чертежу, отправьте запрос через форму контактов или оставьте заявку прямо на карточке дуплексера C-1.
